Das Lasersystem wurde für die vielseitige Bearbeitung verschiedener Materialien wie Metall, Keramiken und Kunststoffe entwickelt. Es eignet sich unter anderem für Anwendungen wie Markieren, Gravieren, Anlassfärben auf Edelstahl, dunkle Beschriftungen auf Aluminium, das Schneiden dünner Bleche, kleinere Schweißarbeiten sowie die Oberflächenstrukturierung und -reinigung. Unsere Tisch-Geräte sind kompakte, flexible All-in-One-Lösungen für den Einsatz in Laborumgebungen. Sie zeichnen sich durch ihre Portabilität, ihr platzsparendes Design und ihre Vielseitigkeit aus und sind damit ideal für Anwendungen in Forschung und Entwicklung.

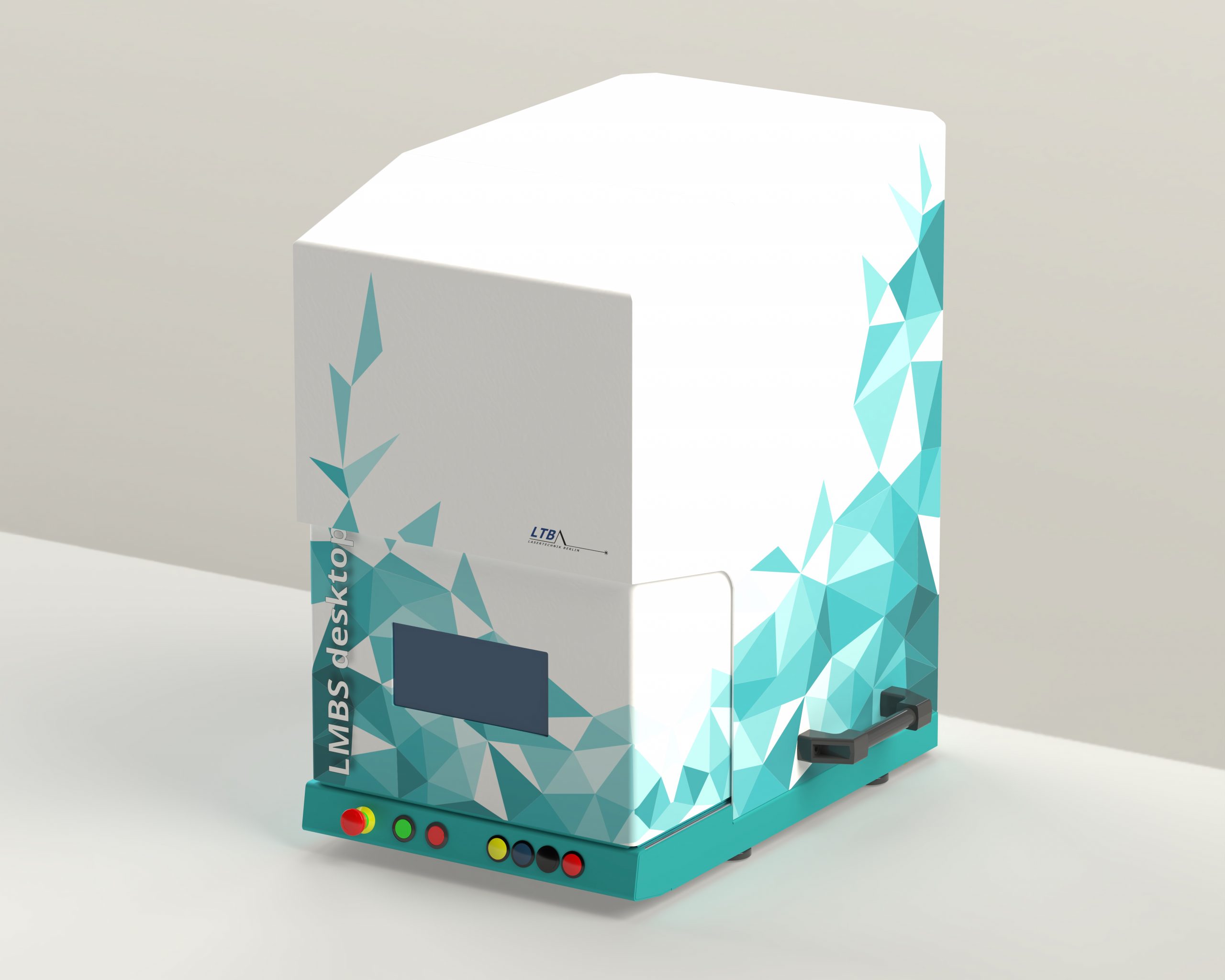

| Produktbezeichnung /-beschreibung | LMBS Desktop: Kompakte Laserbeschriftungsanlage mit Laptop gesteuert |
| Maschinengehäuse | 650 x 405 x 705 mm, Laserklasse 1 |
| Arbeitsbereich | 270 x 150 x 150 mm |
| Beschriftungsfeld | 110 x 110 mm (Galvoscanner) |
| Beleuchtung | Gut ausgeleuchteter und sichtbarer Arbeitsbereich |
| Bedienung | Laptop, Start/Stop-Tasten am Gerät |
| Absaugung | Anschluss mit Schlauchsystem zum Arbeitsbereich |
| Sicherheitsfunktionen | Überwachung sicherheitsrelevanter Komponenten (Sicherheitssteuerung, Laser-Shutter) |
| Normkonformität | CE-Kennzeichnung, Laserschutzklasse 1 gemäß DIN EN 60825-1 |
| Fokussierung | Präzise Fokuseinstellung mit 200 mm Z-Achse |
| Achsensteuerung | Alle Achsen über die Software programmierbar |
| Kabinentür | Automatische, motorisch gesteuerte Kabinentür mit Laserschutzfenster |
| Sicherheit | Handschutz gegen Quetschung beim Türschließen |
| Laser | Faserlaser: 1064 nm, 20 W, mind. 1 mJ, 2–500 ns, 30-4000 kHz |
| Kühlung | Luft |
| Optiken | Galvanometer-System: Für schnelle und präzise Markiervorgänge; F-Theta-Optik: Optimierte Fokussierung |
| Arbeitsraumbeobachtung | Live-Überwachung des Laserbeschriftungsfeldes |
| Kamerabild | Kamerabild in der Programmierumgebung zur einfachen Teileausrichtung |
| Fokusjustage | Präzise Höhenjustage mit Pilotlaser und Kamera |
| Softwarebezeichnung | multiCAM 3: Steuerung von Aufträgen und Maschinenhardware |
| Sprachen | Deutsch, Englisch, Spanisch, Französisch, weitere auf Anfrage |
| Kompatibilität | Kurze Einrichtungszeiten für unterschiedliche Formate |
| Bedienung | Auswahl verschiedener Funktionen aus einer integrierten Bibliothek oder manuelle Funktionserstellung |
| Bedienungsanleitung | Deutsch und Englisch |
| Einweisung | vor Ort oder in Berlin im Werk (Dauer: 1 Tag) |
| Bauteilausrichtung | Mechanischer Anschlag für genaue Bauteilaufnahme |
| Kommunikation | Externe I/O-Schnittstellen zur Ansteuerung |
| Optionen | Faserlaser bis 60 W, Steuerung und Überwachung der Absaugleistung, Bilderkennung, Drehvorrichtung u.a. Möglichkeiten zum Materialhandling, Software-Desktopversion zur Auftragsvorbereitung am Büro-Arbeitsplatz, Inbetriebnahme vor Ort, uvm. |
| Feature | Beschreibung |
|---|---|
| Dokumentation | Betriebsanleitung, Anleitung Software, Schaltplan und andere Dokumente |
| Galvanometer Scanner | Apertur 10, geringere Drift, hohe Genauigkeit Maximale Bearbeitungsgeschwindigkeit ca. 2 m/s Kalibriertes Scannerfeld |
| Z- Achse | 1 Linearachssystem: Schrittmotor, mit Kugelumlaufspindel, Haltebremse Z-Achse 220 mm Maximale Geschwindigkeit 50 mm/s |
| Laptop | Laptop Display > 14 Zoll Prozessor (mindestens i3) Festplatte SSD Hauptspeicher min. 8 GB Netzwerkanschluss für Maschinenanschluss Betriebssystem Windows 11 professional vorinstalliert und konfiguriert für Ihre Anlage |
| Absaugungsanschluss | Anschluss NW50 Intern geführter Absaugschlauches an Bearbeitungsort (externe Ansteuerung und Überwachung der externen Absaugung optional möglich) |
| Steuerungssoftware | multiCAM 3.8 • Windows Bedien- und Programmieroberfläche LMBS multiCAM3.8 • Gesamte Arbeitsfläche als Programmieroberfläche • Programmierbare Laserparameter und Parametersätze • Erstellung von Grafikelementen wie Kreis, Linie, Polylinie, Rechteck, Ellipse, Bezierkurven etc. • Variables Drehen, Dehnen, Stauchen und Fasen der Konstruktionselemente • Übernahme von Daten aus Netzwerken • Produktdatenbank • Einbindung von externen Grafiken wie HPGL, DXF, BMP, TIFF, JPEG, PNG, GIF • Importieren von STEP-Dateien, Anzeigen von Dateien und Bearbeiten an der Maschine • Programmierung beliebiger Prozessschritte als geschlossener Job • Programmierbare Maschinenparameter • Prozessunterbrechung für Zwischeneinstellungen • Bilderkennung mit automatischer Positionierung • Mess- und verschiedene Analysefunktionen • Ansteuerung einer Absauganlage • Textbeschriftung in beliebiger Richtung, kreisförmig und an jede geometrische Form anpassbar • Programmierbare Füllroutinen • Verwendung und Erstellung aller TrueType-Schriften unter Windows, sowie integrierte Vektorschriften • Zähler, Seriennummernfunktion, Einbindung von Systemdaten wie Datum, Uhrzeit etc. • Import von Word- und Excel-Tabellen zur sequentiellen oder statischen Texterstellung • Programmierbare Matrixfunktion für Seriennummern und Texte • Sonderzeichenfont z.B. für CE-Zeichen etc., vom Anwender erweiterbar • automatische Generierung von 1D- und 2D-Barcodes • Rücklesung über Kamerasystem möglich |
