ARYELLE Butterfly

Der leistungsfähige Weitbereichs-Doppelspektrograph verfügt über zwei getrennte Spektralbereiche für die VUV- und UV-VIS-NIR-Bandbreite mit jeweils 400 mm Brennweite und einem gemeinsamen Detektor – für maximale Flexibilität bei der präzisen Elementanalyse mit LIBS– und Raman-Spektroskopie.

Zwei getrennte Spektralbereiche: VUV und UV-VIS-NIR
Spektral hochauflösend (9.000-50.000)
Großer simultan messbarer Wellenlängenbereich
Kombinierbar mit verschiedenen Detektoren (CCD, ICCD)
Hoher Lichtdurchsatz

Datenblatt

Optisches Design Echelle-Spektrograph

Brennweite 400 mm

Öffnungsverhältnis f/10

Abmessungen ohne Detektor (L x B x H) (450 x 280 x 240) mm

Gewicht ohne Detektor 20 kg

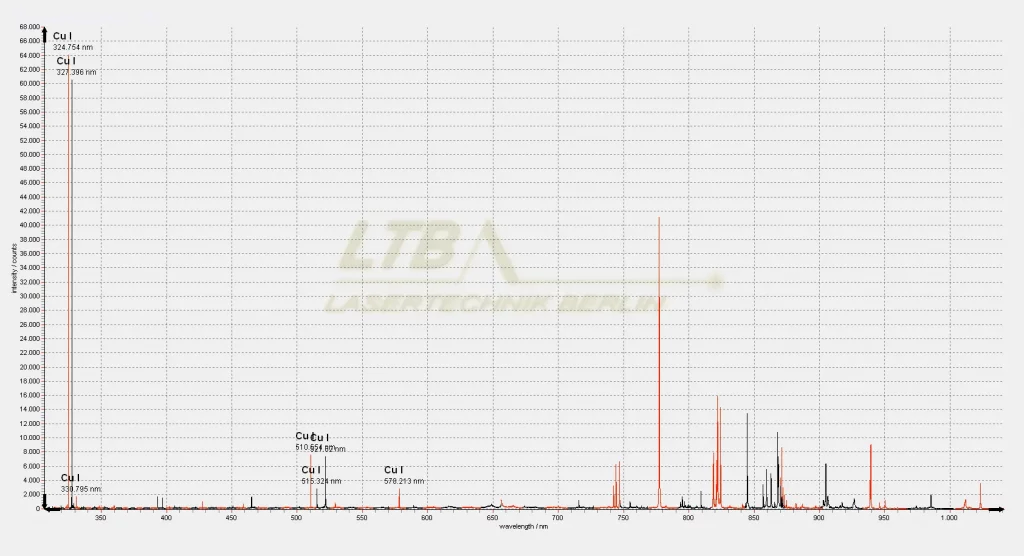

Das ARYELLE Butterfly ist ein Echelle-Doppelspektrograph der ARraY echELLE-Serie der besonderen Art. Vereint in einem kompakten Gehäuse bilden zwei spektral getrennte ARYELLE 400 Spektrometer sequentiell zweidimensionale Echelle-Spektren auf einen gemeinsamen Detektor ab – eine kostengünstige Lösung für eine ausgesprochen große Weitbereichabdeckung mit sehr hohem spektralen Auflösungsvermögen. Dies ermöglicht maximale Variabilität bei der Messung des Spektrums im VUV und im UV-VIS-NIR-Bereich. Jedes der zwei Teilspektrometer des ARYELLE Butterfly verfügt dabei über ein Öffnungsverhältnis von f/10 sowie eine Brennweite von 400 mm. Beide Dispersionseinheiten bestehen jeweils aus Echelle-Gitter, Prisma, Abbildungsoptiken und Eingangspalt. Die simultan messbaren Wellenlängenbereiche und Auflösungen können somit individuell auf nahezu jede Applikation angepasst werden. Die gegebene Detektorfläche von 27 x 27 mm² ermöglicht die Kombination mit einer Vielzahl verschiedener CCD- und ICCD-Kameras.

Durch die Verwendung eines CaF2-Prismas und den Einsatz von Reflexionsoptiken mit Breitband-UV-Schichten werden chromatische Aberrationen vermieden. Die Einkopplung der Strahlung in das ARYELLE Butterfly-Spektrometer erfolgt über eine SMA-Faser für den UV-VIS-NIR-Bereich oder durch eine reine Reflexions-Transferoptik für den VUV-Bereich. Für die automatische Rekalibrierung der Wellenlängenskala stehen eine Quecksilberlampe und ein interner Shutter zur Verfügung.

Mit der mitgelieferten Software Sophi werden sämtliche Funktionen der Spektrometer-Detektor-Einheit über eine intuitiv zu bedienende grafische Benutzeroberfläche mit integrierter Skriptsprache für automatisierte Messabläufe gesteuert. Optional kann die Bedienung durch eine LabVIEW Bibliothek erweitert werden. Qualitative Multi-Elementanalysen beruhen auf einer Spektraldatenbank basierten Auswertung des detektierten Spektrums. Für die Algorithmen gestützte quantitative Analyse ist eine Kalibrierung mit Referenzmaterialien notwendig.

Spezifikationen

Optisches Design: Echelle-Spektrograph
Brennweite: 400 mm
Öffnungsverhältnis: f/10
Spaltbreite: 50 µm
Genauigkeit der Wellenlängenskala: spektrale Auflösung / 4
Abmessungen ohne Detektor (L x B x H): (450 x 280 x 240) mm
Gewicht ohne Detektor: 20 kg
Computer: PC inkl. TFT oder Laptop mit Microsoft Windows
Software: Sophi, LabVIEW Bibliothek optional
Dynamikbereich: 15 Bit, AD Wandlung 16 Bit
Lichteinkopplung: Faser oder Spiegeloptik
Wellenlängenkalibrierung: mit Quecksilberlampe
Detektor: CCD / ICCD
Bildfläche: 27,6 x 6,9 mm² / 27,6 x 27,6 mm² / 13,3 x 13,3 mm² mm²

Varianten

Setup	1	2	3
Detektor¹	CCD	CCD	CCD
Wellenlängenbereich	190-330 nm / 330-850 nm	190-405 nm / 400-930 nm	192-433 nm / 425-750 nm
Spektrales Auflösungsvermögen λ/min. messbare FWHM	30.000 / 15.000	45.000 / 37.500	14.000 / 20.000
Spektrale Auflösung^1,2	6-11 pm / 22-57 pm	4,2-9 pm / 11-25 pm	13-31 / 21-37 pm
Detektorauflösung	2.048 x 512 px	2.048 x 2.048 px	1.024 x 1.024 px
Detektorbildfläche	27,6 x 6,9 mm²	27,6 x 27,6 mm²	13,3 x 13,3 mm²
Chopper	ja	ja	nein
Schrittweite, min.	0,1 µs	0,1 µs	1 ns
Torbreite	-	-	5 ns
